主要用途：

    用于汽车入厂煤、矿九游·产品等散装物料样品的机械自动化采集；车厢自动定位，采样位置及深度完全由电脑随机生成，完全排除人为因素影响；广泛用于钢铁、焦化、煤炭、化工、港口、粮食等行业。

设备组成：

    系统由大车行走机构、小车行走机构、升降机构、采样头总成、除铁皮带给料机、破碎系统、缩分系统、样品收集器、弃料返排系统、车辆自动定位系统、计算机控制系统组成。

工作原理：

    大车行走机构安装在采样间轨道上，沿汽车方向行走；小车行走机构安装在大车上，沿大车长度方向行走；采样装置随小车行走，采样头在升降机构的驱动下进入车厢采样。车厢位置由自动定位系统确定，采样位置及深度由控制系统随机生成。

技术参数

1、采样方法：按GB475-2008标准布点采样随机选点。

2、采样品种：各种散装物料，如原煤、精煤、矿石、矿粉等

3、适用车型：各种敞口型汽车

4、短螺旋采样头直径：75-273mm      铲筒式采样头直径：150mm     长螺旋采样头直径：273mm

5、采样深度：≤2600mm；2800 mm；3000 mm；3200 mm

6、采样形式：螺旋钻取样或铲筒式取样

7、每车采样点：1-7随机自动选取，连续采样

8、采样时间：≤50秒/点

9、每点采样量：3~15kg/点

10、采样头上止点：4.6m

11、结构形式：桥式

12、跨距：6.0m；6.5 m；7m；8m；10m

13、行程：12m；16m；18m；20m；24m

14、供电方式：拖缆

15、水份适应范围：采样不受水分影响；制样系统≤25%

16、制样粒度：≤13mm或6mm

17、缩分比：1/4—1/64

18、样品水份损失：≤1%

19、样罐容积：10~25L/罐

20、集样罐数量：6/8/16个；

21、控制方式：计算机+PLC   自动/半自动/手动

主要特点

2.整机由计算机+PLC全自动控制，整个过程（采样、除铁、破碎、缩分、留样、弃料返回）全自动进行，可减少人为因素影响。

3.操作方式可分为全自动、半自动、手动等工作方式（切换需要授权），以方便用户选择。

4.各种操作信息和工作参数均自动存储，具有检索和报表打印功能，也可上传到厂方ERP系统，便于科学管理。

5.计算机对工作状态实施动态监控，方便用户操作。

6.整机具有自诊断、故障报警、故障类型和故障点信息提示功能，便于维修。

7.采样头经过特殊设计，具备切割、破碎、钻取功能，满足连续工作及冬季破冻的需要。

8.可根据实地情况，采用多种布置方式，满足现场布置需要。

9.电气控制系统可根据用户需求调整，以方便用户维护过程中互换元件。

10.系统经拓展，可实现无人值守功能。

布置形式：

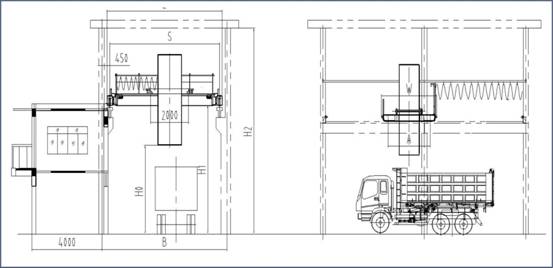

单跨一车道

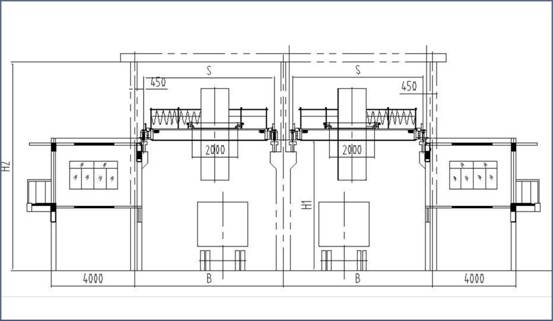

双跨并列二车道

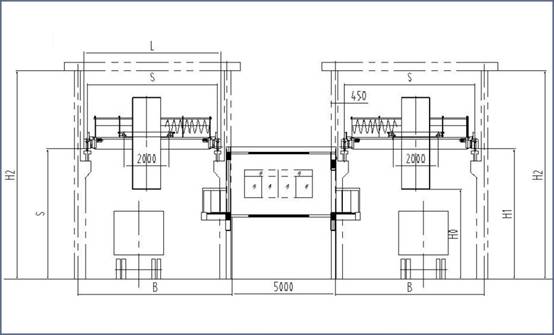

双跨平行二车道
